盲文对视力障碍者来说非常重要，尤其是在识别药物时。借助基于 SVS-Vistek 工业相机和镜头的 DotScan 检测系统，in-situ 可确保药品包装上的盲文无差错。

即使缺少一个盲文圆点，也可以更改盲文文本的信息。当实际活性成分量“500 毫克”可能被误认为视力障碍者的“100 毫克”时，这种药物识别错误尤其严重，从而构成严重过量的风险。

为了最大限度地降低此类风险，位于德国的原位图像处理系统公司开发了盲文检查系统 DotScan。“这个强大的系统能够可靠地检测药品包装和压花模具上的盲文”，现场总经理 Sandra Söll 在描述 DotScan 的基本功能时说。“不仅检查盲文圆点的存在和圆点图案的正确组合，还根据 DIN EN ISO 17351 检查盲文圆点的正确高度。”

DotScan 系统设计用于在生产过程中离线检测空的、展开的折叠盒上的盲文。

根据 Söll 的说法，盲文网点的压花基本上有两种方法：要么在冲压完整的印刷纸张时，要么在后面的工艺步骤中使用旋转压花工具在涂胶机中对盒子进行进一步加工。“我们的 DotScan 系统设计用于在生产过程中离线检查空的、展开的折叠盒上的盲文。在印刷面进行检查很重要。这就是我们确保正面正确无误的方式，让视障人士也能感受到盲文指示。在许多情况下，盲文圆点也浮雕在盒子中打印有图形或文本的区域。”这种类型的繁忙背景使视觉系统更难正确识别。

Sandra Söll： “即使在最近非常紧张的交付情况下，我们也可靠地从 SVS-Vistek 收到了所需的相机和镜头，因此能够满足客户的时间表。”

图像处理优化

为了应对如此苛刻的条件，客户现在依赖于 SVS-Vistek 的图像处理组件。“我们第一代 DotScan 系统中集成了另一家制造商的相机，但它们已无法满足我们不断增长的要求，”Söll 解释道。“除其他外，我们希望在硬件方面优化图像处理设置，并发现 SVS-Vistek 的 EXO 系列相机概念非常令人信服。直接在相机中控制照明的能力消除了对其他常见闪光灯控制器的需求，从而节省了硬件成本和集成时间。”

SVS-Vistek 相机中集成的照明控制简化了在不同照明条件和方向下捕获多个图像的原位首选方法，以便从以这种方式生成的图像数据中计算伪 3D 图像。该公司已经在其许多安装中使用这种着色形状的方法取得了非常好的效果。除其他外，它还有一个很大的优势，即高度值可以在很大程度上独立于印记来确定。

此外，选定的 EXO 型号提供了在相机中存储某些信息的选项。例如，机器视觉系统的系统集成商可以保护他们的专有技术，防止不必要的重复。“然后，相机充当硬件加密狗，需要客户特定的密码，”SVS-Vistek 的 Christian Schaarschmidt 解释说，他在现场提供销售支持，并在使用的相机和光学元件方面密切陪伴新一代 DotScan 的开发。

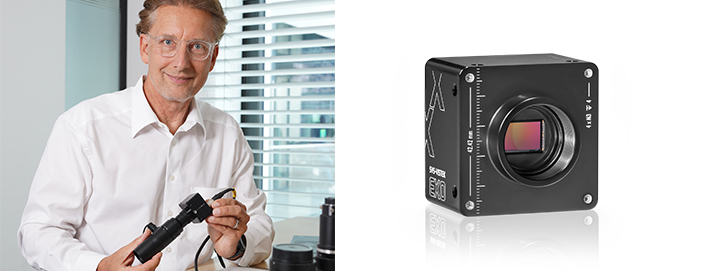

SVS-Vistek 的 EXO 相机中集成的照明控制可节省硬件成本并缩短集成时间。Christian Schaarschmidt：“EXO 相机可以存储某些信息，例如校准数据。”

对于 Söll 和她的开发团队来说，从 EXO 系列切换到相机的另一个理由是，公制校准数据等重要信息可以存储在相机的非易失性 RAM 内存中，并通过客户 ID 进行保护。为此，SVS-Vistek 使用客户特定的固件对相机进行编程，并将其交付给已经完全配置的客户。“通过这种方式，集成商可以随时检索此类数据。此外，不再需要外部设备来存储配置数据，这降低了原位设备的复杂性，并使最终用户能够更快地进行设置，”Schaarschmidt 强调说。

高度公差 0.02 mm

12 位的高位深度以及为此应用选择的 EXO 相机型号的分辨率很容易获得足够的分辨率，这是客户信任 SVS-Vistek 作为 DotScan 系统中相机和光学元件供应商的进一步原因，特别是因为这些相机的小传感器像素的技术最佳镜头也可以直接从 SVS-Vistek 获得。除了相机的纯技术特性外，另一个重要问题是决定与 SVS-Vistek 合作的满意度，据 Söll 说：“即使在最近许多领域非常紧张的交货情况下，我们也可靠地从 SVS -Vistek 收到了所需的相机和镜头，因此能够满足客户的时间表。目前，这并不是理所当然的事情，这表明我们选择了正确的供应商。

现场总经理 Söll 很高兴地报告说，通过选定的图像处理设置和由此实现的阴影形状技术，DotScan 系统能够以极高的准确性和可靠性验证浮雕盲文标签，每包的速度不到 1.5 秒。“凭借仅± 0.02 毫米的高度验证公差，DotScan 通过将现有误差与参考点排列进行比较，绝对可靠地检测现有错误，从而帮助确保视障人士也能安全地服用正确的药物。”

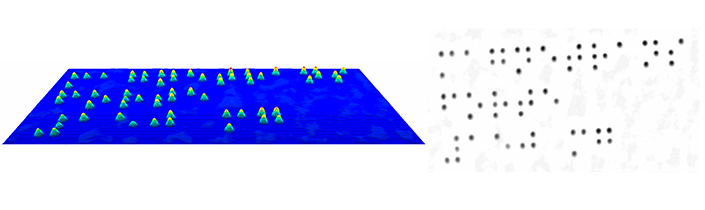

使用阴影形状方法，可以± 0.02 毫米的精度检测盲文点的高度。

根据现状，德国制药公司和全球包装集团使用大约 200 个 DotScan 系统来检查药品包装上 30 多种盲文语言的盲文书写。配备 SVS-Vistek EXO 相机的新一代系统很可能会进一步增加这个数字。
